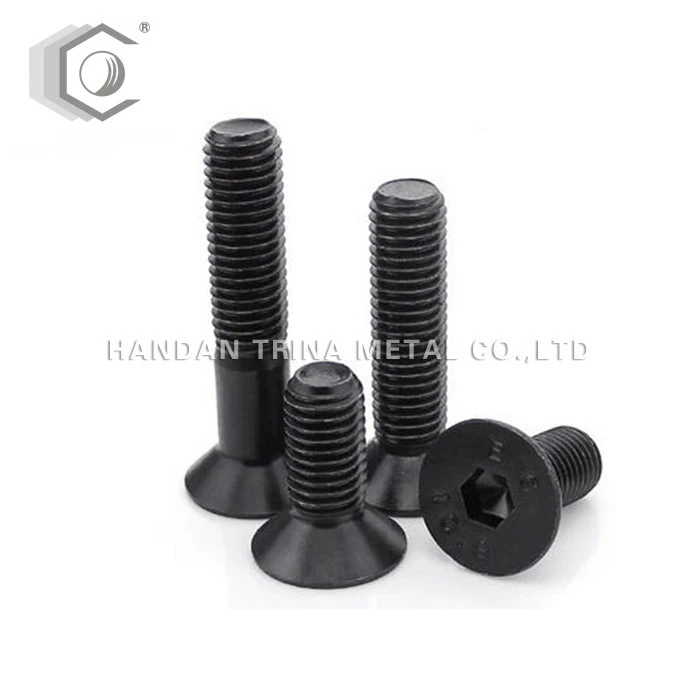

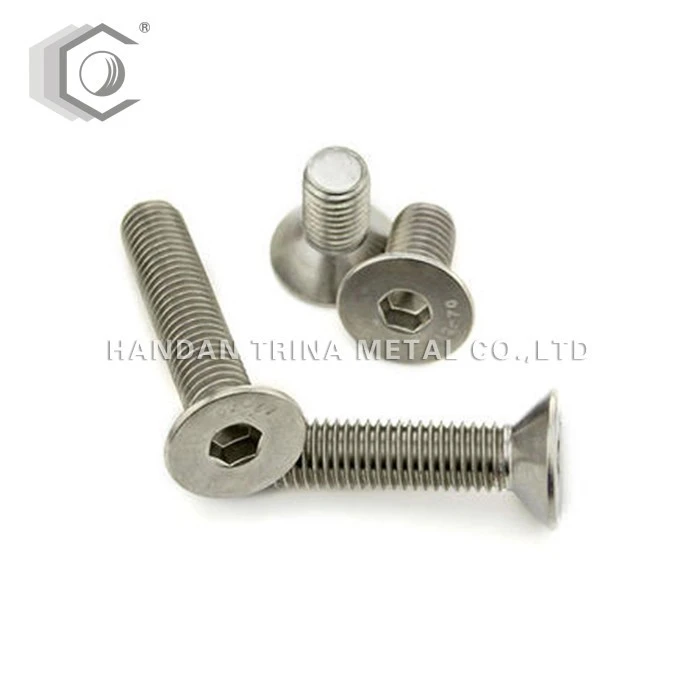

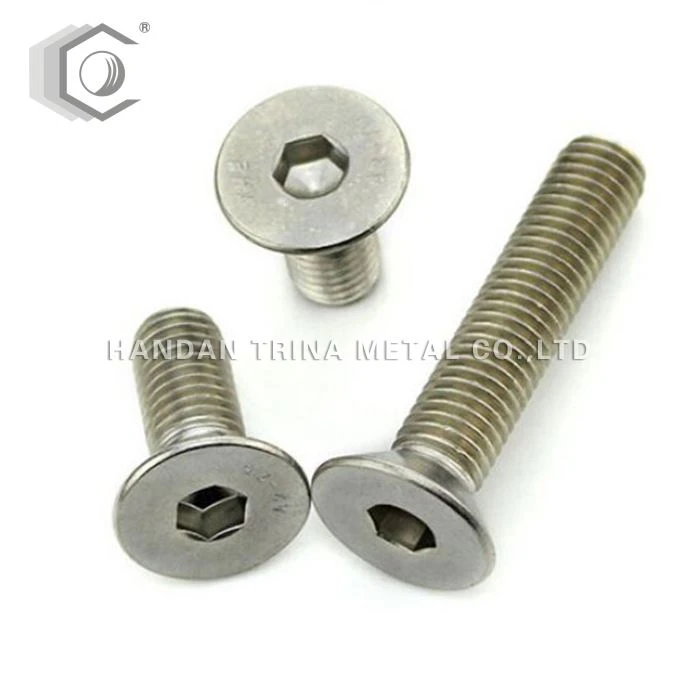

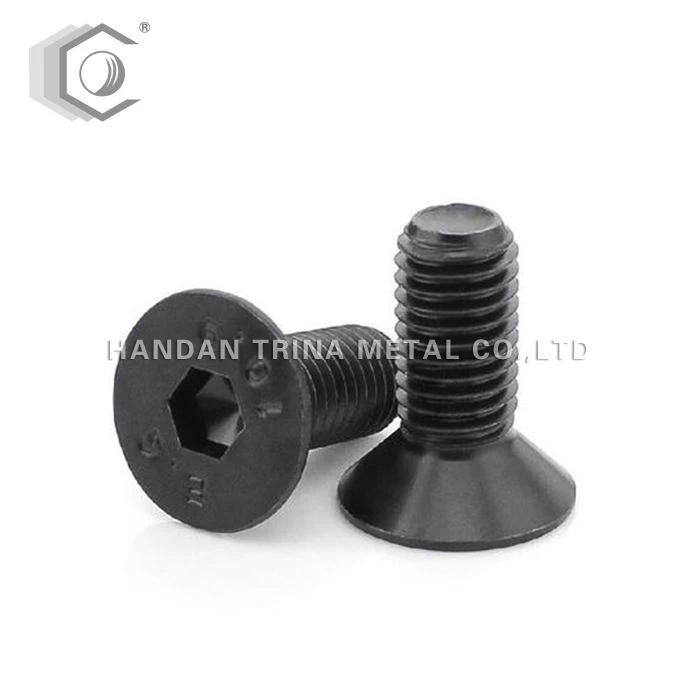

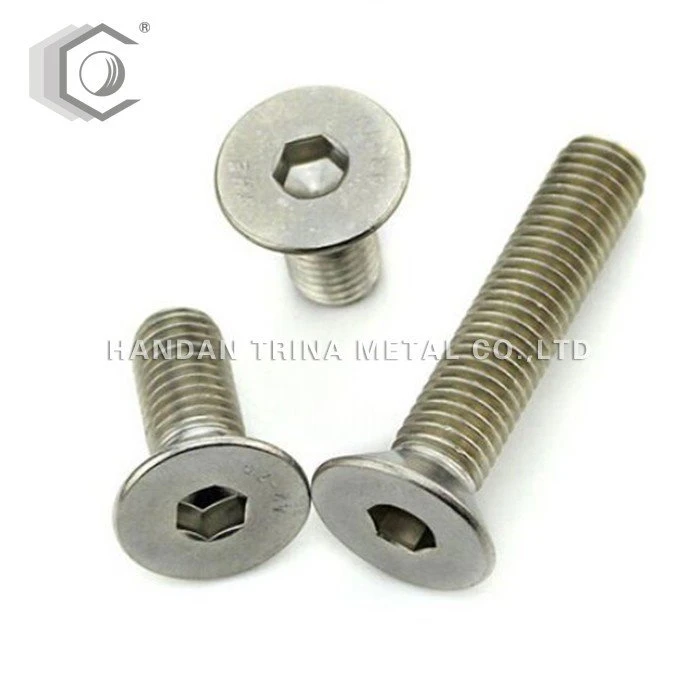

Havşa başlı iç açılı cıvatalara havşa başlı vidalar ve düz makine vidaları da denir. Bir nevi inşaat parçalarıdır. Baş, yaygın bir ağaç vidasına benzeyen 90 derecelik bir konidir. Kafada yazı tipi, çapraz, altıgen, beş köşeli, beşgen vb. Gibi bir alet sıkıştırma oluğu vardır.
Boyut: M3-M24
Yüzey ： Zp / SİYAH
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Etki:
Bağlantı parçası üzerindeki montaj deliğinin yüzeyinde, 90 derecelik konik yuvarlak bir yuva işlenir ve düz makine vidasının başı yuvarlak yuvadadır ve bağlantı parçasının yüzeyi ile aynı hizadadır. Yassı makine vidaları da bazı durumlarda yarım yuvarlak başlı düz makine vidaları ile kullanılır. Bu tür bir vida daha güzeldir ve yüzeyin biraz çıkıntıya izin verebileceği yerlerde kullanılır. Vidalar, iki veya daha fazla nesneyi birbirine bağlama rolünü oynar ve günlük hayatta veya endüstriyel üretimde vazgeçilmez bir gerekliliktir.
Talimatlar:
Gömme başlı vidalar çoğunlukla montajdan sonra kullanılır, parçaların yüzeyi yükseltilemez ve tutturulan parçalar iki kalınlığa sahiptir, sözde kalın, bu da tutturulan parçanın kalınlığının kalınlığından daha büyük olduğu anlamına gelir. gömme vidanın başı Vida sıkıldıktan sonra, vida dişinin dişli deliğe girmeyen bir kısmı hala bulunmaktadır. Bu durumda havşa başlı vida kesinlikle sıkılabilir. Genellikle başka bir durum daha vardır, yani şasi menteşesinin bağlantısı gibi mekanik ekipmanlarda sac metal parçalarda sık görülen, tutturulan parçaların kalınlığının havşa başlı vida başının yüksekliğinden az olması, kapı ve kutu; ekipmanın sac metali Kapak ve ekipman bağlantısı vb. Parçanın küçük kalınlığından dolayı, tutturulmuş sac metal parçanın vida geçiş deliği tamamen konik bir deliktir. Bu durumda havşa başlı vida sıkıldığında vida başı sac parçayı sıkıştıracak konik bir yüzey olmayıp, vida başının alt kısmı ve dişli deliğin üstü sıkılır. Vida, vidanın sıkıldığını hissetmesine rağmen, sac levha kısmı preslenmek yerine sıkışmıştır. Bu durumda, vida vidanın sıkıldığını hissetmesine rağmen, sac metal Altın parçası gerçekten sıkılmamıştır. Bu çok yaygın bir durumdur.
